用户图形界面 #

产品主界面 #

软件界面采用Ribbon样式风格，在软件上方功能区中集成了多个不同功能的选项卡，添加求解器以及运行工程时会生成新的高亮选项卡。这些不同的选项卡内包含了相关的命令和图标，方便用户针对性地使用不同的功能，同时选项卡内部也分割成多个板块，让用户能够进行更详尽的设置。软件的主界面如下图：

上图标注解释如下：

Number	Name	Description
1	Objects tree	对象树；包含一个由结构、求解器、光源、监视器等组成的树形结构，详情请参阅对象树。
2	Watch	查看器；提供了选中组件的属性/数据集的快速查看功能。
3	Optimizations and sweeps	优化和扫描；详情请参阅优化和扫描。
4	Script file editor	脚本编辑器；编写脚本程序，详情请参阅脚本。
5	Script console	脚本控制台；运行脚本命令，详情请参阅脚本。
6	Script workspace	脚本工作空间；存储在命令行创建的变量，且支持对变量的编辑保存和删除操作，详情请参阅脚本。
7	Global variables	全局变量；定义全局变量，详情请参阅全局变量。
8	Composite viewer	复合视图；3D CAD 窗口，详情请参阅计算机辅助设计。

在软件右上角的快速访问工具栏中，软件提供了保存，撤销，重做等操作的快捷按钮，用户可以在下拉菜单里自主选择想要显示的快捷按钮。在登陆头像的右侧可以选择隐藏整个菜单栏。最后，软件还提供了主题背景颜色切换功能，用户可以根据需要切换暗色和亮色，这将在您的软件使用过程中带来更多的舒适有趣的体验。

标准界面 #

标题栏 #

标题栏格式：

工程名-[工程路径]-软件名

功能区 #

软件主界面上方为功能区。功能区内包含工程所有的文件设置、界面设置、仿真设置等。

Name	Description
File	点击后显示应用程序菜单，其中包含工程文件设置的相关选项。
Home	主选项卡，包含剪切板等全局功能以及添加材料、求解器等按钮。
View	视窗设置的选项卡，用于设置复合视图中的可视化展示，以满足个性化的需求。
FDTD/FDFD/FDE	添加求解器后生成的高亮选项卡，根据添加的求解器不同，选项卡中的功能和设置也有些许不同。值得注意的是，一个工程可以添加多种求解器，但同时只能启用一个求解器。
Simulation control panel	仿真控制面板，显示FDTD/FDFD仿真过程中的细节，以及控制时域场的可视化展示。

• File
  点击该选项会显示应用程序菜单，其中包含下图中的设置。

Name	Description
New project	新建工程文件
Open	打开工程文件
Recent	最近打开的工程文件
History	仿真历史记录
Save	保存当前工程文件
Save as	另存文件为
Save a copy as(without data)	另存为无结果数据的文件
Close	关闭当前工程
Application Gallery	官网案例库
Documentation	官网知识库链接；下拉列表包含用户手册以及脚本命令
Account	账号登陆
Workbench	云计算工作台
Setting	下拉列表中包括自动备份文件，物理单位，脉冲归一
Help	下拉列表中可以设置软件自动更新，以及查看软件当前版本信息
Exit	退出软件

• Home
  主选项卡，用于添加工程的基础组件，如求解器、结构以及结构组等。

	Name	Description
	Copy	用于复制除求解器外的各种组件，如结构、光源、分析组等。
Clipboard	Paste	用于粘贴已复制的组件。
	Photonic crystal	添加光子晶体结构。
	Edit properties	编辑选中组件属性。
Edit tools	Delete	删除选中组件。
	Select all	选中所有组件。
Materials	Materials	软件内置材料库，在材料库中为工程添加所需要的材料，详情请参阅材料。
	FDTD	添加FDTD求解器，详情请参阅FDTD求解器设置。
Simulation	FDFD	添加FDFD求解器，详情请参阅FDFD求解器设置。
	FDE	添加FDE求解器，详情请参阅FDE求解器设置。
	Structures	在结构库中为工程添加结构，结构库采用In-Ribbon库形式，点击下拉按钮可以展开显示，详情请参阅结构。
Structures	Import	导入结构文件，详情请参阅结构的输入与输出。
	Export	导出结构文件，详情请参阅结构的输入与输出。
	Group	创建组。
Group	Structure Group	创建结构组，详情请参阅自定义结构组。
	Structure library	在结构组库中为工程添加所需要的结构组，详情请参阅内置结构组库。
Jobs	Jobs	添加任务，同时可以添加多个仿真任务。
Cloud	Cloud	资源库，用于选择云计算所使用的计算资源，详情请参阅计算资源。
Preference	Preference	首选项，在弹出的窗口中对软件进行个性化设置，其中包括主题切换，窗体样式，CAD背景设置，自动备份，自动更新，云计算账号管理等功能

• View
  可视化选项卡，用于设置复合视图当中的界面显示，包含以下设置：

	Name	Description
Working grid	Show working grid	点击显示复合视图中的背景网格线，再次点击则取消显示。
	Edit working grid	设置背景网格线的具体参数。
	View simulation mesh	点击显示网格划分的模拟结果，再次点击则取消显示。
Simulation memory	Recalculate simulation mesh	更新显示网格划分的结果。
	Check simulation memory	检查仿真所需的内存大小，详情请参阅仿真前的内存预览。
	View the current mesh data	查看当前网格划分下的折射率的空间分布。
Data visualizer	Mode expansion	设置FDFP监视器以及端口的模式扩展，详情请参阅模式扩展。
	Data visualizer	展示选中对象的结果，详情请参阅数据可视化。
Layout	Windows	点击弹出上下文窗口，上下文窗口中包含主页面所有显示模块的复选框，用户可以自由搭配主界面的显示模块。此外，在Window style选项中可以切换Ribbon和经典风格。
View options	View options	调节复合视图的视觉效果，如颜色，透明度等，详情请参阅视觉效果。

• FDTD/FDFD/FDE
  该选项卡由添加的求解器生成，用于添加仿真以及计算所需要的组件，如光源，监视器等。不同的求解器，由于算法的不同，可用的组件也并不完全相同。

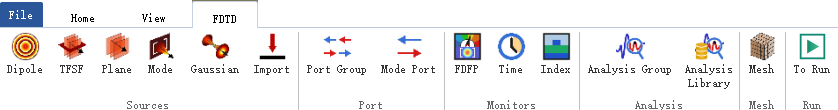

  下面介绍 FDTD 可用的组件。

FDTD	Name	Description
	Dipole	添加偶极子光源，具体设置请参阅偶极子光源。
	TFSF	添加总场散射场光源，具体设置请参阅总场散射场光源。
Sources	Plane	添加平面光源，具体设置请参阅平面光源。
	Mode	添加模式光源，具体设置请参阅模式光源。
	Gaussian	添加高斯光源，具体设置请参阅高斯光源。
	Import	添加导入光源，具体设置请参阅导入光源。
Port	Port group	添加端口组，端口组需要继续添加“端口”使用，端口既可以作为模式光源输入，也可以作为监视器输出。一个端口组中只能选择一个端口作为模式光源输入。具体设置请参阅端口设置。
	Mode port	在端口组中添加模式端口，模式端口可以进行模式求解来作为模式光源输入，同时也可以作为FDFP监视器记录结果，配合S矩阵扫描工具可获得器件完整的S参数性能。具体设置请参阅端口设置。
	FDFP	添加FDFP监视器，具体设置请参阅FDFP监视器。
Monitors	Time	添加时间监视器，具体设置请参阅时间监视器。
	Index	添加折射率监视器，具体设置请参阅折射率监视器。
Analysis	Analysis group	添加分析组，在分析组中用户可以自行设置变量和脚本，具体设置请参阅分析组。
	Analysis library	软件内置分析库，在分析库中可以添加所需要的分析组，具体设置请参阅分析库。
Mesh	Mesh	添加自定义网格，具体设置请参阅自定义网格。
Run	To run	准备开始仿真，生成并进入高亮选项卡FDTD仿真控制面板。

FDFD求解器是通过求解频域麦克斯韦方程组来计算在目标频率下的电磁场空间分布，相比于FDTD求解器，无法使用时间监视器以及与之有关的分析组，其余组件基本一致，在此不过多赘述。

FDE求解器是通过在结构截面上求解麦克斯韦方程组来计算模式的空间模场分布等，不需要添加额外的组件，相关结果都展示在本征模工作台中。

FDE	Name	Description
Mesh	Mesh	添加自定义网格。
Run	To run	进入本征模工作台。
Dock	Show/Hide Eigensolver workbench	显示/隐藏本征模工作台。

• Simulation control panel
  仿真控制面板，不同求解器设置不同，下图为FDTD求解器的仿真控制面板。关于控制面板的详细介绍请参阅仿真概述。

状态栏 #

状态栏包括：

• 软件状态：Ready；
• 脉冲归一的显示；
• 当前坐标位置。
