结构的导入和导出 #

结构导入 #

软件中结构的导入有两种方式，即：软件界面输入和脚本输入。

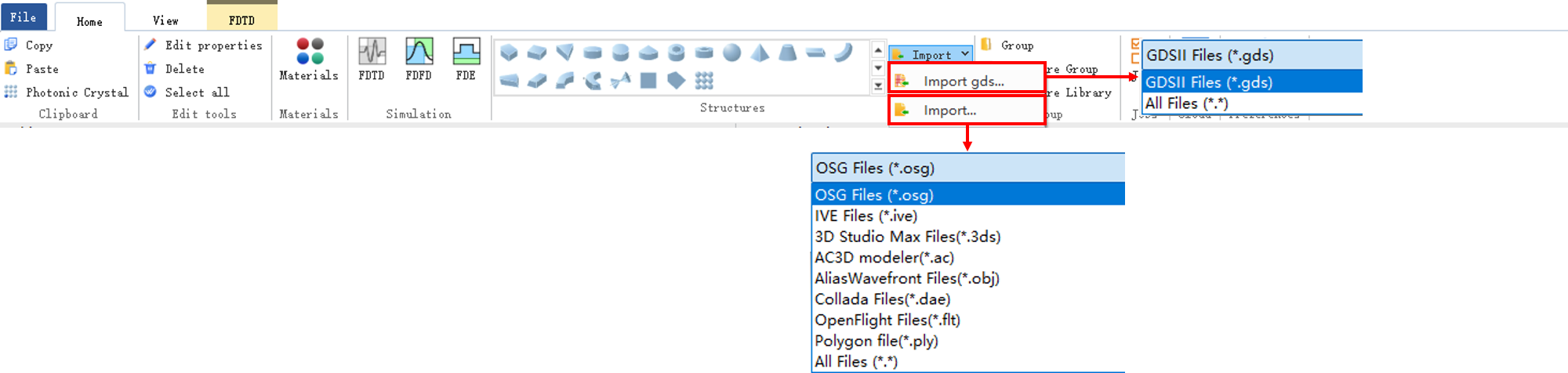

软件支持将指定格式的文件导入工程中。在软件功能区 Home 标签页中，点击Import选择要输入的文件类型。

图中文件类型详情可参阅下表：

Number	Name	Description
1	Gds	Gds是Cadence Design Systems软件公司开发的一种二进制文件格式，通常用于存储半导体的几何形状、层次结构等信息
2	Osg	Osg文件是开源三维引擎OpenSceneGraph(OSG)开发的3D场景图形，可以储存各种模型信息
3	Ive	Ive文件是由OSG定义的一种二进制场景格式，通常用来保存三维模型
4	3dc	3dc文件是Amabilis软件公司推出的软件3DCrafter所创建的一种用于存储三维媒体的文件格式
5	3ds	3ds是Autodesk公司早期开发的三维图形文件格式，广泛用于3D建模和动画领域
6	Ac	Ac文件是由3D模型软件AC3D创建的一种3D模型文件
7	Obj	Obj格式最初由Wavefront公司开发，现已成为3D模型之间广泛使用的格式
8	Geo	Geo文件是由Carbon Graphics公司软件创建的一种3D模型文件
9	Dae	Dae是Collada推出用于不同软件之间存储和传输3D模型的文件格式
10	Shp	Shp文件是由ESRI开发的一种空间数据开放格式
11	Flt	OpenFlight(Flt)最早是由ESRI开发的3D场景描述文件
12	Stl	Stl是由3D Systems软件公司开发，使用非结构化三角形描述三维物体
13	Ply	Ply是由斯坦福大学开发的一套针对多边体模型的三维数据格式
14	TXT	TXT是包含未格式化文本的纯文本文件

结构导出 #

软件中结构的导出有两种方式，即：软件界面输出和脚本输出。

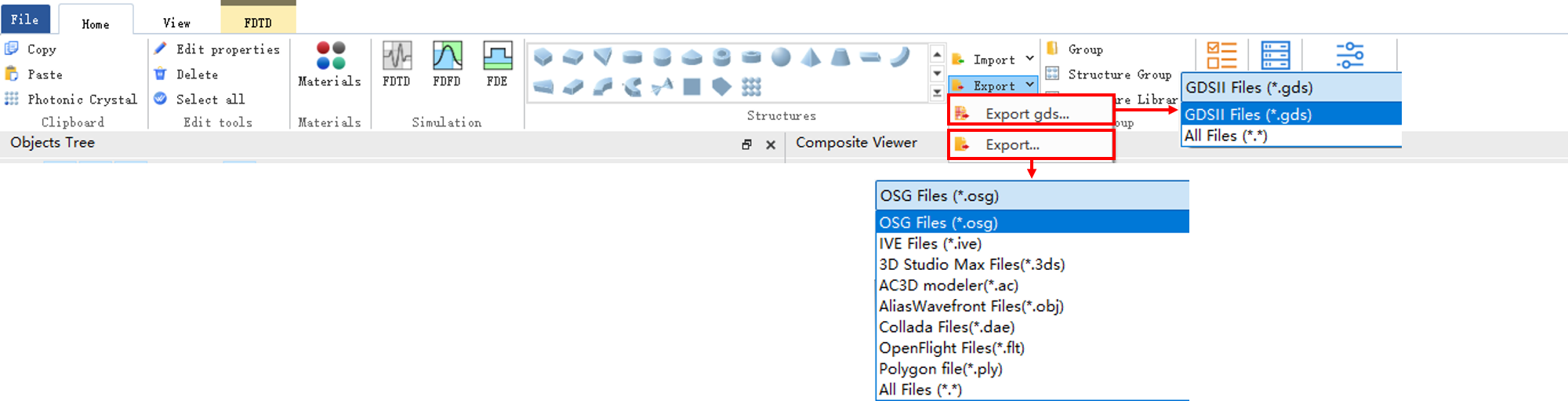

软件支持导出指定格式的文件。在软件功能区 Home 标签页中，点击Export选择要输出的文件类型。

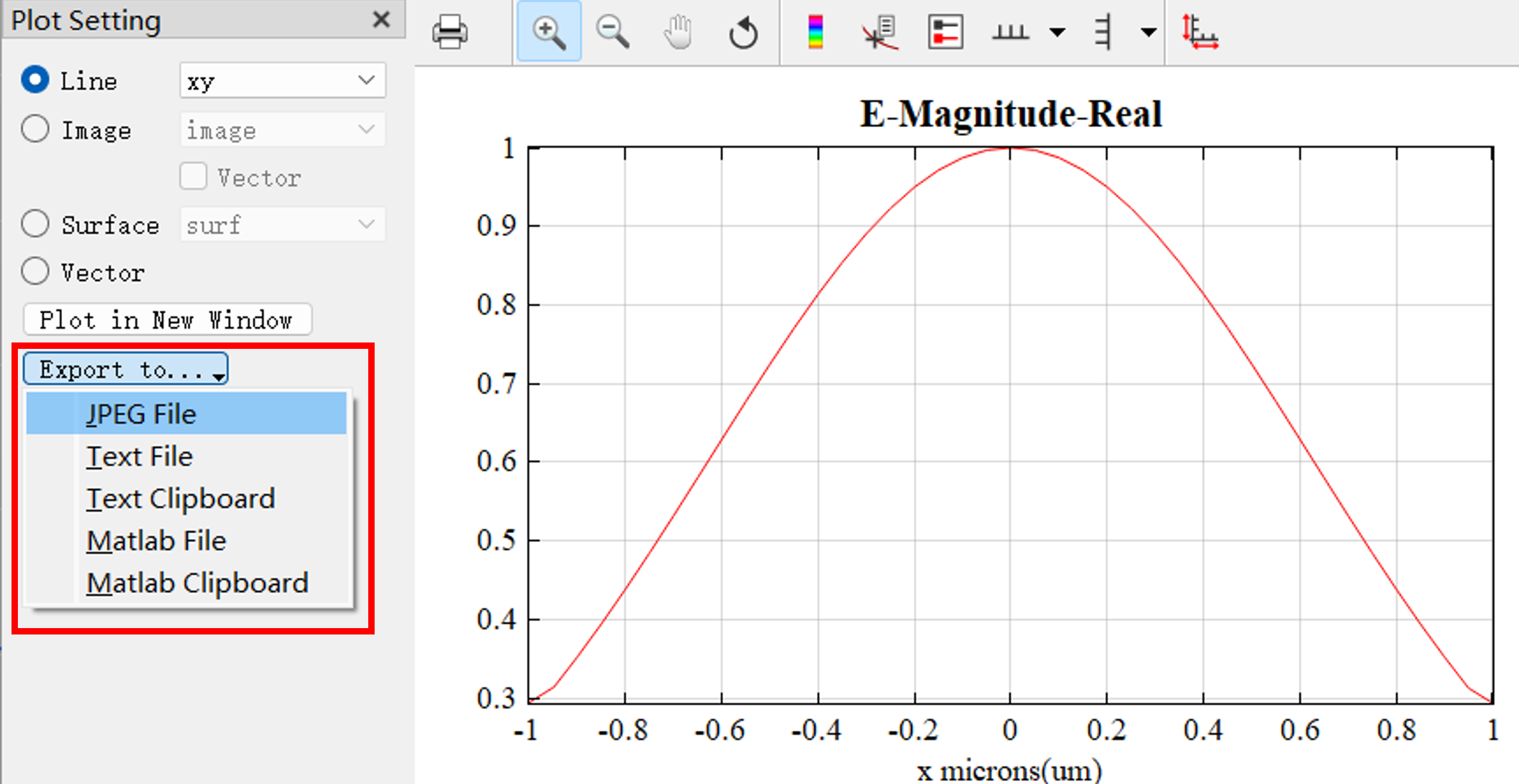

在数据可视化窗口，点击 Export to... 可以将数据导出为指定类型的文件。

以GDS文件导出为示例，用户可以参考以下步骤：
GDS文件广泛应用于微纳加工、光电子、半导体等领域的版图设计与流片。需要注意的是，GDS文件一般仅能导出二维结构。且对于部分复杂的结构可能出现精度损失，建议导出后进行验证。

1. 在主菜单栏 Home 标签页中找到Export按钮，点击并选择Export gds选项。

2. 在弹出的导出对话框中，设置导出选项，如指定GDS层等参数。

3. 点击 Next 按钮，进行导出设置，通常选择默认设置即可。

4. 点击 Finish 按钮，选择GDS文件的保存目录，完成导出。

5. 导出完成后，可使用第三方GDS查看工具打开并检查导出的GDS文件内容。

注意事项：

• 若结构中包含自定义层或特殊图形，建议在导出对话框中对层映射厚度进行设置，确保GDS文件层信息准确。
• 导出过程中如遇到报错或文件不完整，请检查结构设计是否规范，或尝试简化结构后再次导出。
• GDS文件仅支持二维结构，软件中默认为ZX平面，如需要导出3D结构，请选择其他文件格式类型。

Surface结构的导入 #

软件支持直接导入.txt 格式的数据文件，并将其转换为软件兼容的表面模型。用户可快速导入复杂光学元件（如自由曲面透镜、光栅结构）的3D设计，无需手动建模，大幅提升工作效率。
