RCWA仿真控制面板 #

本节介绍严格耦合波分析 (Rigorous Coupled-Wave Analysis, RCWA) 求解器的仿真控制面板。

RCWA求解器是一种基于严格耦合波分析的半解析仿真工具，用于高效、精确地分析平面波入射到具有面内周期性图案的多层结构（如衍射光栅、超表面和光子晶体）时的光学响应，包括反射率、透射率、衍射效率及内部场分布。

其控制面板各按钮功能如下图所示：

	Name	Description
Design	To Design	切换回设计视图，以访问结构创建和求解器设置等工具。
Graphics	Translucent	设置结构的透明度；1 代表不透明，0 代表完全透明。
	Hide Materials	隐藏视图中的材料结构；勾选后启用。
	Hide Fields	隐藏视图中的场分布；勾选后启用。
Progress	Status	显示当前仿真状态与进度。
	Tool	控制仿真数据文件的打开与清除。

RCWA 功能区 #

RCWA 功能区提供运行控制和组件添加功能，各按钮功能如下图所示：

	Name	Description
Run	To Run	运行 RCWA 仿真，并自动切换到仿真控制面板。
Monitors	RCWA Field	添加 RCWA Field 组件，用于记录仿真区域内电磁场的空间分布。
Mesh	Mesh	添加自定义网格，用于对特定区域进行更精细的网格划分。

RCWA Field #

RCWA Field 用于记录仿真区域内电磁场的空间分布。仿真完成后，可通过该组件查看多层结构的内部场分布，便于分析光场在结构内的传播与局域情况。

点击 RCWA Field 按钮添加组件后，在弹出的编辑属性窗口中进行设置，包含 General 和 Geometry 两个标签页。

• General 标签页用于设置记录的场分量。

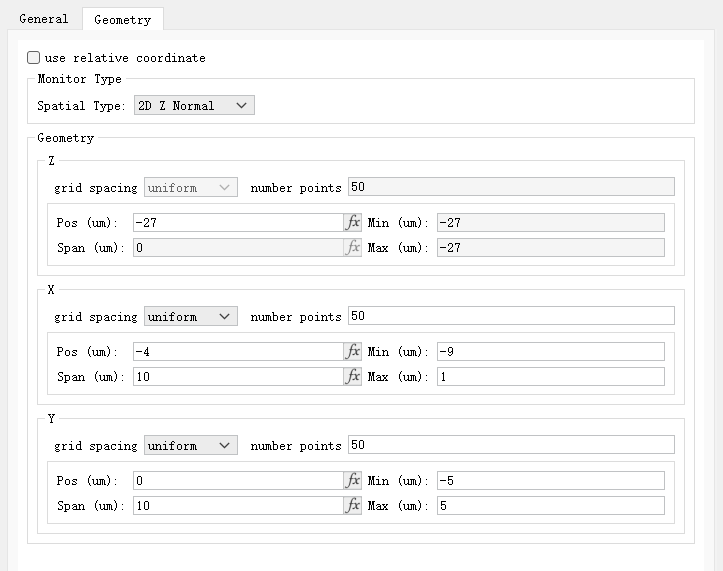

• Geometry 标签页用于设置记录区域的位置、范围以及各方向的网格点数。

下图展示了平面波入射下纳米棒结构上方的场分布：

网格 #

Mesh 按钮用于在 RCWA 仿真区域内添加自定义网格，对特定区域进行更精细的网格划分。自定义网格的详细设置请参考自定义网格的设置。
