仿真时应该选择哪个求解器，FDTD，FDFD，FDE还是FDCharge呢？

问题描述

用户在面对不同类型的光电器件（如波导、谐振腔、探测器、激光器等）仿真需求时，不清楚应如何在FDTD、FDFD、FDE和FDCharge这几种核心求解器中进行选择，以确保仿真在计算效率、精度和物理准确性上达到最佳平衡。

可能的原因

1. 对不同算法的物理适用领域理解不清：用户不了解每种算法背后的核心物理假设（时域/频域、光学/电学）及其所擅长的仿真问题类型。

2. 对仿真目标的分析维度不明确：用户未明确界定仿真目标是分析光场的动态传播（FDTD）、特定频率的稳态响应（FDFD）、波导的模式特性（FDE），还是载流子的输运行为（FDCharge）。

3. 对多物理场耦合场景的策略模糊：在面对光-电耦合等复杂问题时，用户不确定应使用单一算法还是需要多种算法协同工作。

解决方案

问题排查

您可以通过回答以下关键问题来明确仿真目标：

  1. 核心分析对象：您主要关心的是光场的传播与分布，还是半导体器件中载流子的运动与分布（FDCharge）？

  2. 时间/频率维度：若分析光场，您是希望观察光随时间演变的瞬态过程（FDTD），还是只关心在特定单一频率下的稳态响应？

  3. 模式与场分布：若分析特定频率的光场，您是希望提取波导的本征模式特性（FDE），还是计算器件中空间场分布（FDFD）？

  4. 材料与非线性：您的仿真是否涉及强色散材料、非线性光学效应或各向异性材料（FDTD）？

解决方法

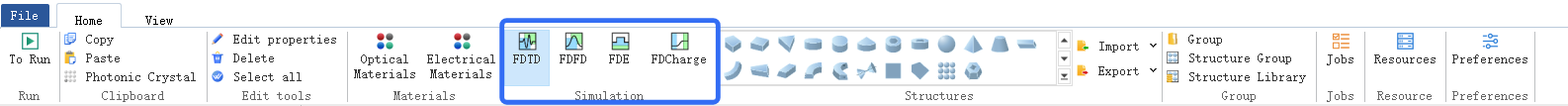

根据以上排查，您可以参考以下流程图进行快速决策：

graph TD
    A[仿真目标] --> B{分析光场还是载流子？}
    B -->|分析光场| C{关注时域动态还是频域/稳态？}
    B -->|分析载流子| D[选择 FDCharge - 电学仿真]

    C -->|关注时域动态、宽频、非线性| E[选择 FDTD - 时域光学仿真]
    C -->|关注单一频率、稳态、高Q谐振| F{分析模式特征还是空间场分布？}

    F -->|分析模式| G[选择 FDE - 模式分析]
    F -->|分析空间场分布| H[选择 FDFD - 频域光学仿真]

    E --> I[可耦合]
    H --> I
    I --> D
    G --> J[可作为光源导入]
    J --> E
    J --> H

1. 选择FDTD (时域有限差分求解器)：

FDTD通过在时域直接求解麦克斯韦方程组，能完整地模拟光脉冲的传播、散射及与物质相互作用的动态过程。它特别适用于需要宽频信息获取或瞬态现象观察等场景。

  • 适用于：
    • 宽频分析：计算器件在宽波长范围内的光谱响应（如透射谱、反射谱）。
    • 瞬态动力学：模拟超短脉冲传播、开关动力学等时间相关现象。
    • 非线性与活性材料：仿真具有克尔效应、双光子吸收等非线性光学过程，或增益、饱和吸收等时变特性的器件。
    • 复杂材料：建模各向异性、色散（通过多种模型实现）材料。

优势与注意：FDTD仿真一次即可获得所有宽频信息，直观展示光场动态。但计算特定高Q谐振器的精细光谱时，可能耗时较长。

1.1 2.5D时域有限差分求解器：

当用户需要仿真大尺度（数百微米）三维器件，且器件在垂直方向结构及材料完全不变或仅有少数离散变化时（如典型的平面硅光波导），直接使用3D FDTD往往会消耗极高的内存与计算时间。此时，FDTD求解器中集成的2.5D时域有限差分求解器是理想选择。
用户只需在FDTD的Dimension and Polarization选项中选择2.5D，该求解器即自动启用，并显示2.5D settings选项卡供您配置。详细信息可见2.5D 求解器。
该方法在平面波导类器件中表现尤为出色，可在保证工程精度的前提下，降低内存占用和仿真耗时。

适用场景：垂直方向结构/材料不变或仅有离散变化的大尺度器件；特别适合前期的快速参数扫描与设计优化。

注意事项：2.5D FDTD以极小精度牺牲换取了更高的计算效率，但不适用于垂直方向结构剧变或存在强辐射模式的器件。

2. 选择FDFD (频域有限差分求解器)：

FDFD在指定的单一或少数几个频率点下求解麦克斯韦方程组，直接获得该频率的稳态场分布。它非常擅长处理强谐振问题和需要高精度频点计算的场景。

  • 适用于：
    • 高Q值谐振器：精确仿真光子晶体微腔、环形谐振器等窄带谐振结构的模式场和品质因数Q。
    • 单频点精确分析：计算特定波长下的透射/反射率、场增强因子、模式体积等。
    • 频域散射参数：高效提取器件的S参数矩阵。

优势与注意：对于谐振问题，通常比FDTD计算更高效、更精确。但不适用于宽频扫描或非线性时域分析。

3. 选择FDE (本征模有限差分求解器)：

FDE用于求解光波导或谐振腔的本征模式，即特定频率下允许稳定存在的场分布形式及其传播常数。

  • 适用于：
    • 波导模式分析：计算光纤、硅波导等结构中支持的模式数量、场型、有效折射率、色散曲线和限制损耗。
    • 模式耦合设计：设计模式复用/解复用器、定向耦合器前，分析模式特性。
    • 为FDTD/FDFD提供光源：将计算出的模式场作为时域或频域仿真的激励源。

优势与注意：是分析导波特性的专用工具。它不计算光在复杂结构中的传播过程，通常与FDTD/FDFD配合使用。

4. 选择FDCharge (有限差分载流子传输求解器)：

FDCharge专注于模拟半导体器件中载流子的产生、复合、漂移、扩散等输运过程，解决电学或光电耦合问题。

  • 适用于：
    • 光电探测器：模拟光生电流、响应度、响应时间。
    • 太阳能电池：计算光生载流子收集效率、电流-电压特性。
    • 发光二极管：分析载流子注入、复合发光效率。
    • 电光调制器：研究载流子浓度变化对折射率的调制作用（需与光学仿真结合）。

优势与注意：是进行电学和光电特性分析的必要工具。通常需要与 FDTD 或 FDFD 进行多物理场联合仿真，由光学仿真提供光生载流子生成率作为其输入。
