如何导出工程的结构文件？

问题描述

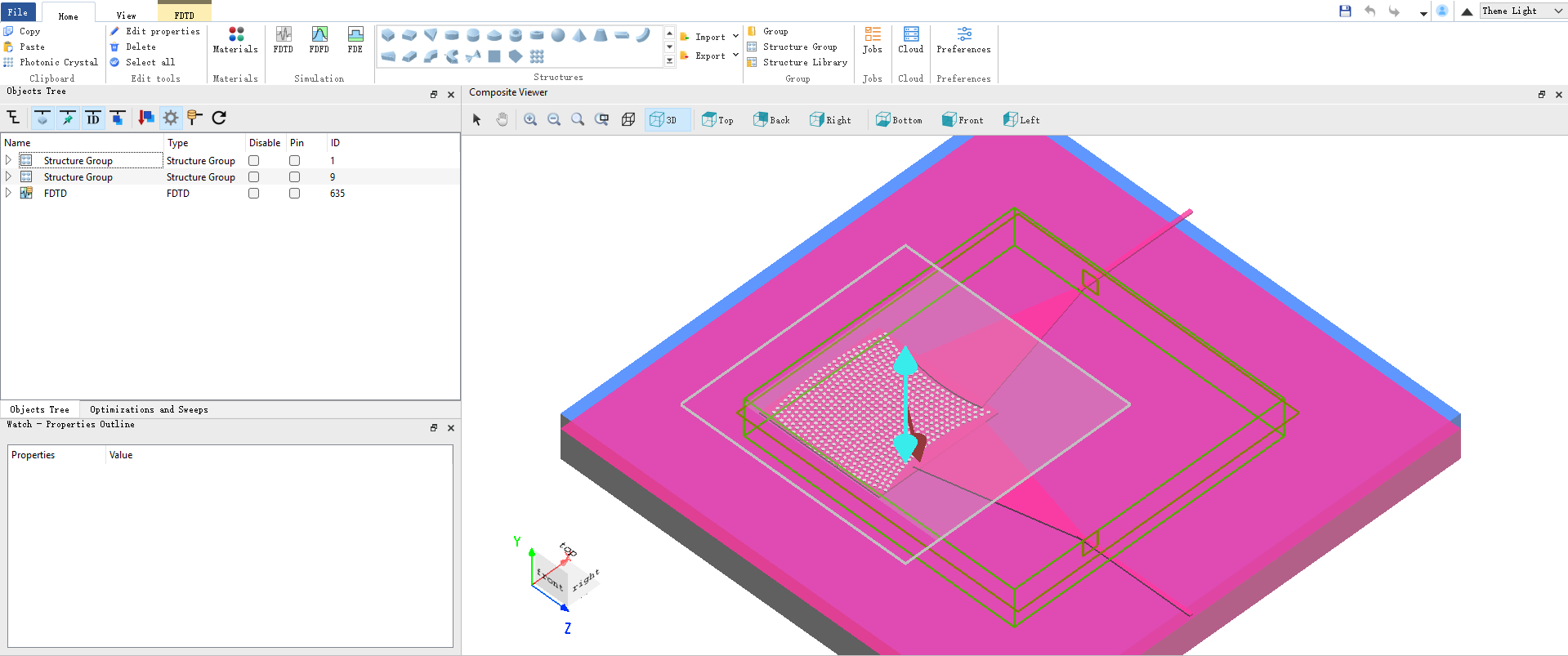

在软件中构建模型结构后，我应该如何将其导出为模型文件。

软件提供 Import 和 Export 功能，支持结构的导入和导出。通常情况下，用户可将仿真工程中的结构导出为标准的GDS文件格式。

用户需要确认所需的结构模型文件类型，按照需求在软件中导出结构模型文件。软件支持的文件类型详情可参阅下表：

Number	Name	Description
1	Gds	Gds是Cadence Design Systems软件公司开发的一种二进制文件格式，通常用于存储半导体的几何形状、层次结构等信息
2	Osg	Osg文件是开源三维引擎OpenSceneGraph(OSG)开发的3D场景图形，可以储存各种模型信息
3	Ive	Ive文件是由OSG定义的一种二进制场景格式，通常用来保存三维模型
4	3dc	3dc文件是Amabilis软件公司推出的软件3DCrafter所创建的一种用于存储三维媒体的文件格式
5	3ds	3ds是Autodesk公司早期开发的三维图形文件格式，广泛用于3D建模和动画领域
6	Ac	Ac文件是由3D模型软件AC3D创建的一种3D模型文件
7	Obj	Obj格式最初由Wavefront公司开发，现已成为3D模型之间广泛使用的格式
8	Geo	Geo文件是由Carbon Graphics公司软件创建的一种3D模型文件
9	Dae	Dae是Collada推出用于不同软件之间存储和传输3D模型的文件格式
10	Shp	Shp文件是由ESRI开发的一种空间数据开放格式
11	Flt	OpenFlight(Flt)最早是由ESRI开发的3D场景描述文件
12	Stl	Stl是由3D Systems软件公司开发，使用非结构化三角形描述三维物体
13	Ply	Ply是由斯坦福大学开发的一套针对多边体模型的三维数据格式

软件支持将工程结构导出为多种格式的结构文件，包括GDS（GDSII）文件。GDS文件广泛应用于微纳加工、光电子、半导体等领域的版图设计与流片。需要注意的是，GDS文件一般仅能导出二维结构。且对于部分复杂的结构可能出现精度损失，建议导出后进行验证。

在软件中将结构导出GDS文件的操作步骤如下：

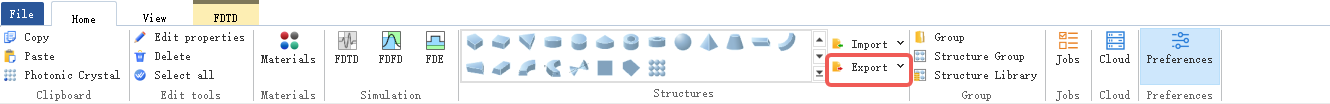

1. 在主菜单栏 Home 标签页中找到Export按钮，点击并选择Export gds选项。

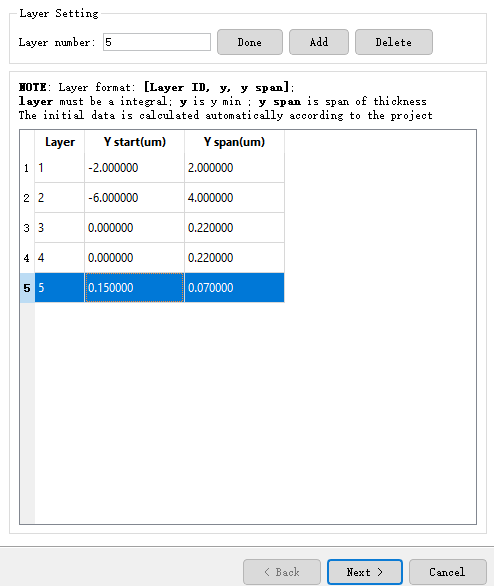

2. 在弹出的导出对话框中，设置导出选项，如指定GDS层等参数。

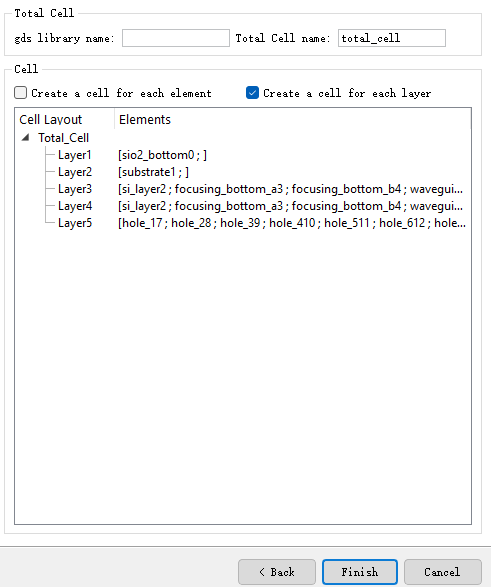

3. 点击 Next 按钮，进行导出设置，通常选择默认设置即可。

4. 点击 Finish 按钮，选择GDS文件的保存目录，完成导出。

5. 导出完成后，可使用第三方GDS查看工具打开并检查导出的GDS文件内容。

注意事项：
