创建结构

本节是关于软件中一些复杂结构创建的介绍。

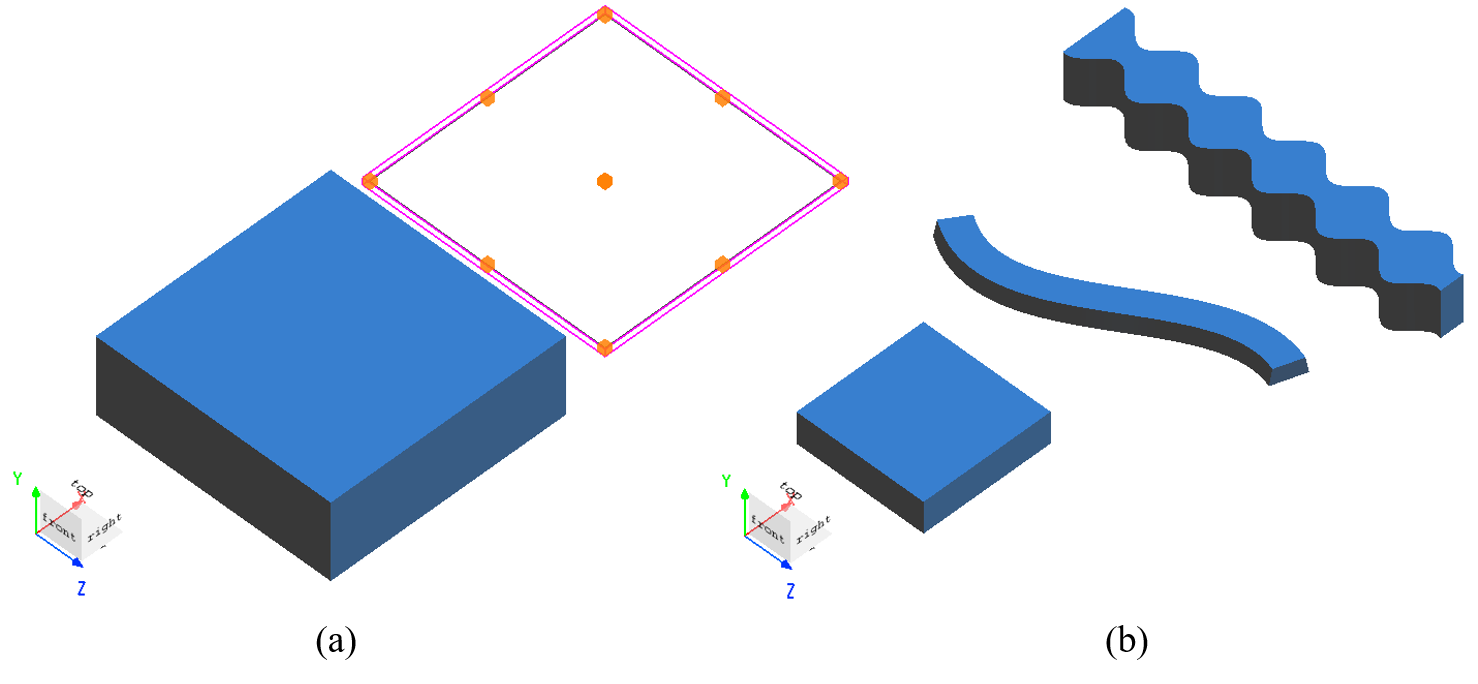

软件提供丰富的结构类型,满足用户对于复杂结构的建模需求。按照维度可以将结构分为二维结构和三维结构,如图(a);按照结构外形,分为简单几何体结构、曲线(贝塞尔曲线)结构、函数构建的拉伸(或旋转)结构等,如图(b)。此外,软件还支持通过导入曲面数据文件来创建自由曲面结构。


创建 2D 结构

2D 结构是一类特殊的结构,该结构在法向量方向没有厚度。该结构是软件对超薄材料的理想化近似,可应用于不同的仿真场景。

软件支持通过脚本添加 2D 多边形结构,用户可以根据实际需求通过脚本创建复杂的结构。下面通过两个案例展示 2D 复杂结构的创建。

案例:2D 圆环

下面的代码为用脚本添加 2D 圆环结构:

Rin = 0.5e-6;
Rout = 1e-6;
res = 100;
xin = Rin.*cos(linspace(0,2*pi,res));
yin = Rin.*sin(linspace(0,2*pi,res));
xout = Rout.*cos(linspace(0,2*pi,res));
yout = Rout.*sin(linspace(2*pi,0,res));
V = [xin,xout;
     yin,yout];
add2dpolygon;
set("name","2d ring");
set("vertices",V);

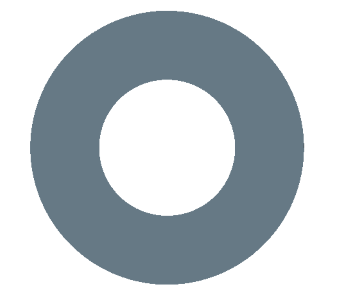

运行脚本后,创建的结构如下图所示(图片已做适当处理):

structure_ring

案例:十字孔

下面的代码为用脚本添加 2D 十字孔结构:

x_span = 2e-6;
y_span = 2e-6;
W = 1e-6;
L = 0.4e-6;

x = [W/2;L/2;L/2;-L/2;-L/2;-W/2;-W/2;-L/2;-L/2;L/2;L/2;W/2];
y = [L/2;L/2;W/2;W/2;L/2;L/2;-L/2;-L/2;-W/2;-W/2;-L/2;-L/2];

V = [x,y;
     W/2,0;
     x_span/2,0;
     x_span/2,-y_span/2;
    -x_span/2,-y_span/2;
    -x_span/2, y_span/2;
     x_span/2, y_span/2;
     x_span/2,0;
     W/2,0];
add2dpolygon;
set("name","2d cross hole");
set("vertices",V);

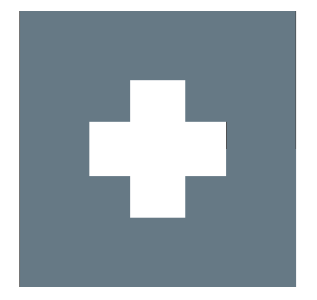

运行脚本后,创建的结构如下图所示(图片已做适当处理):

structure_crosshole

弯曲结构

案例:S 弯曲波导

编辑结构

创建完侧壁贝塞尔结构后,如需编辑结构参数,可在对象树中右键点击该结构或在复合视图中双击该结构,即可打开编辑窗口。

侧壁贝塞尔结构的参数编辑窗口,Sidewall选项卡的功能如下表:

Name Description
Bottom width 结构底部的宽度。
Sidewall angle(degrees) 结构侧壁倾斜角度。

Poles of bezier curve选项卡是用来设置侧壁贝塞尔结构的极点。

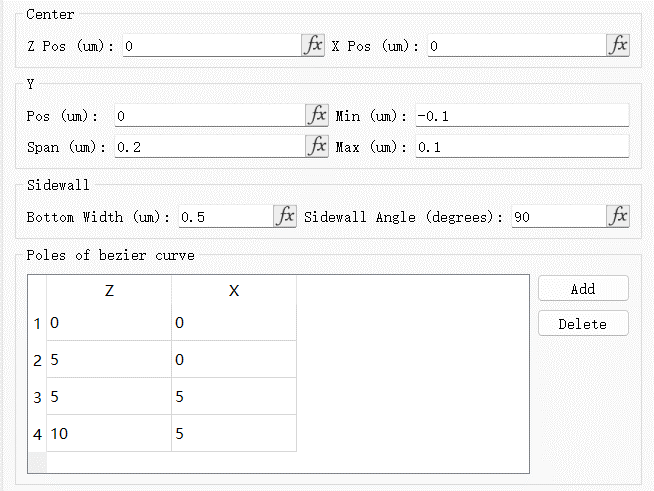

更多几何选项卡的设置请参阅结构的设置。本案例中参数的设置如下图所示:


结构检查

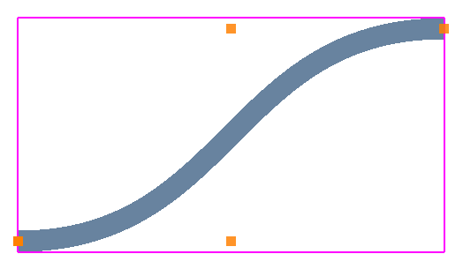

创建完成后的S弯曲波导结构如下图所示:


公式控制的结构

编辑结构

创建完Equation结构后,对该结构几何尺寸的进行设置,请参阅结构的设置。

结构设置

Geometry标签页Equation选项卡用来设置构建结构的方程

Name Description
Equation 1 定义上方区域的方程。
Make nonsymmetric 仅在通过创建拉伸结构时启用。
Equation 2 定义下方区域的方程,当Make nonsymmetric处于勾选状态时启用该项。
Create 3D geometry by 选择旋转或拉伸。
Equation length units 方程中使用的单位。

案例:创建拉伸结构

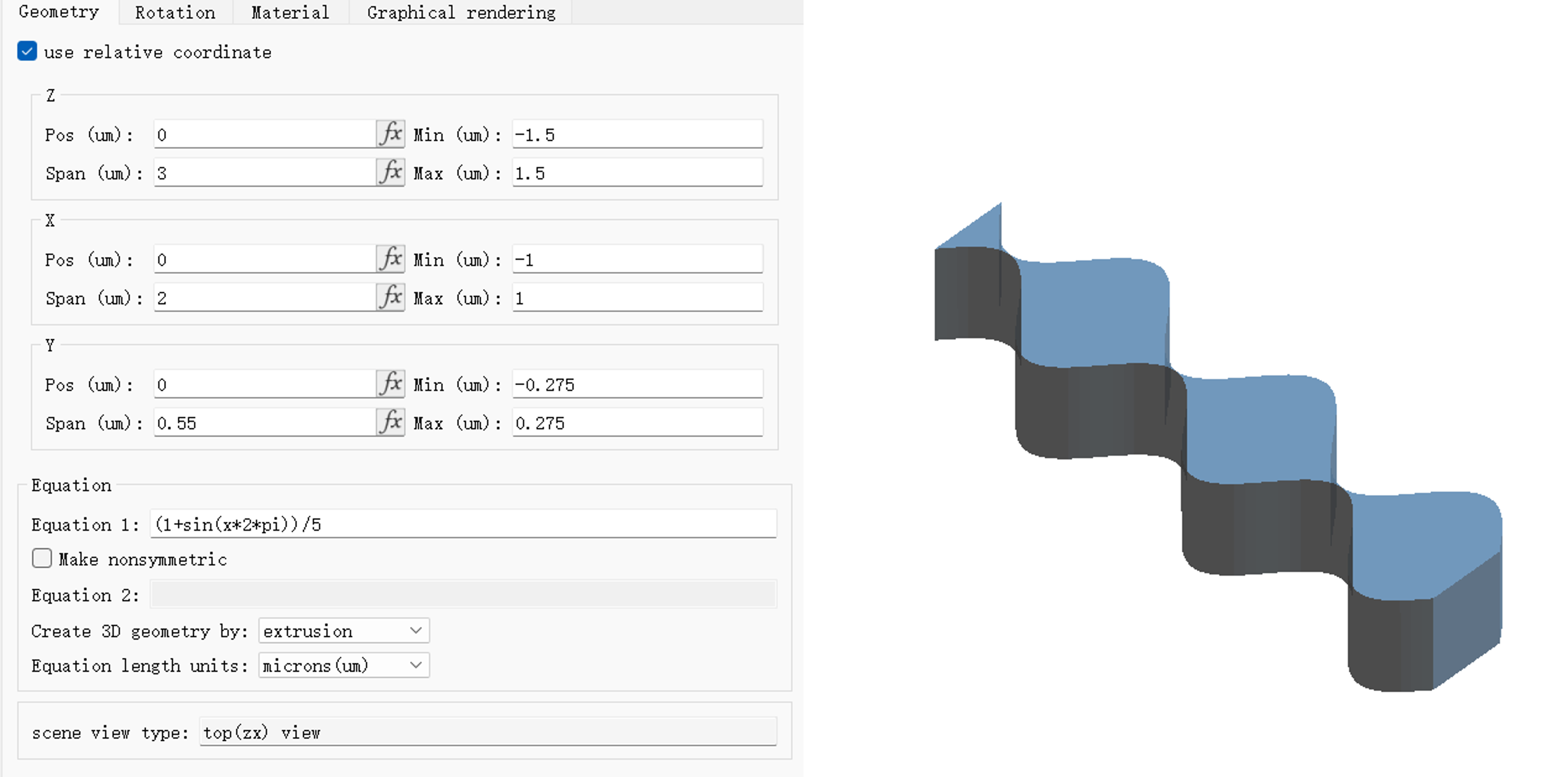

添加Equation结构后,结构的几何设置和方程设置如下图所示,参数设置完成后,在复合视图中查看结构视图。


案例:创建旋转结构

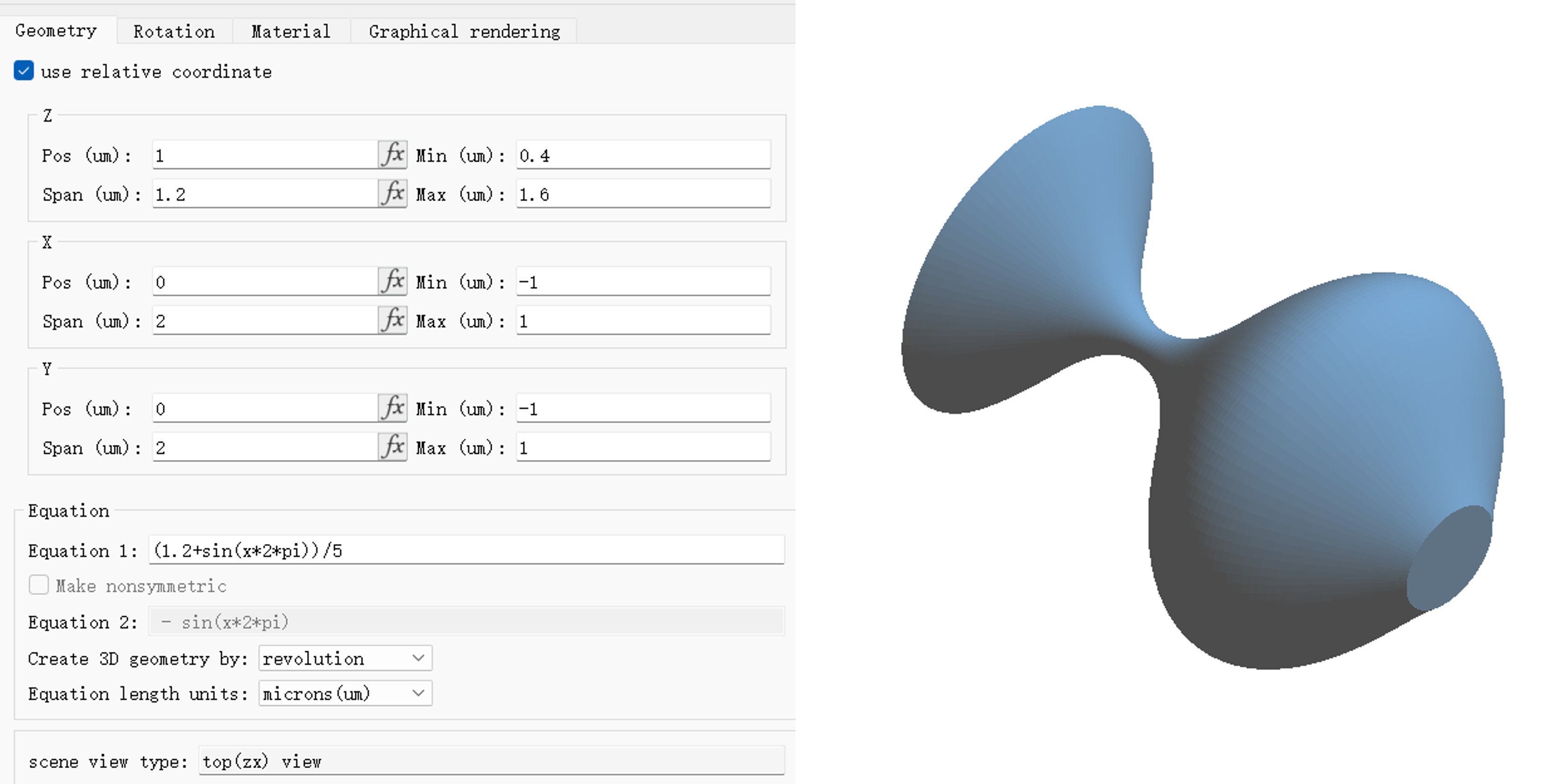

添加Equation结构后,结构的几何设置和方程设置如下图所示,参数设置完成后,在复合视图中查看结构视图。


导入曲面结构

本软件支持通过 .txt 文件导入表面高度矩阵数据生成自由曲面结构。这一功能适用于建模复杂的非规则表面,如原子力显微镜测得的数据。

文件格式

文件格式如下表所示,文件中可以使用空格、逗号或制表符作为分隔符,各列不必对齐。表格中的 Z(x,y)Z(x,y) 为表面的高度信息,mm, nn 分别代表 xx, yy 轴的数据范围。

描述 文件格式
文件中包含x和y数据 surface_import_file_format1
文件中不包含x和y数据 surface_import_file_format2

案例:导入自由曲面结构

按照文件格式要求准备好.TXT文件:

nx = 50;
ny = 40;
x = linspace(-6,6,nx);
y = linspace(-5,5,ny);
[X,Y] = ndgrid(x,y);
Z = exp(-(X.^2+Y.^2)/4.^2) .* sin(pi*Y/2);
filename = "usr_surface.txt";

# write the data to file
writem(filename, Z);
fclose(filename);

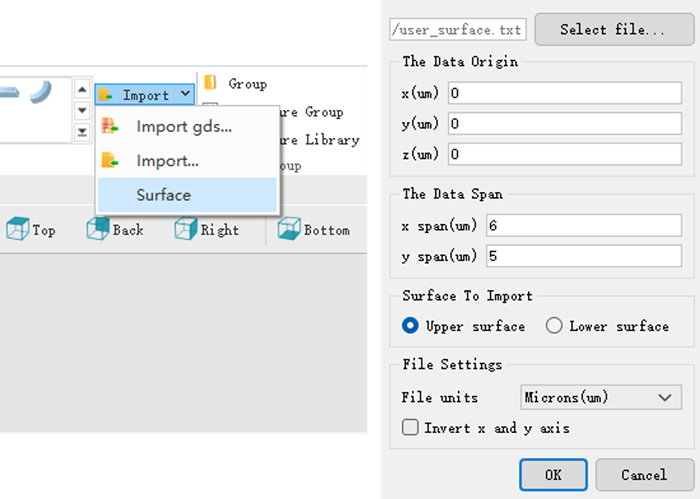

点击Home选项卡中的Import,并选择Surface选项打开表面数据导入窗口。

user_import_surface_screensho

  • Select file: 选择要导入的数据文件。
  • The Data Origin:设置要导入的表面数据在全局坐标中的原点位置。
  • The Data Span:定义导入的表面区域的大小。如果文件中包含了 xxyy 数据,则此选项不可调节。
  • Upper surface:曲面从结构顶部开始生长。数据中 Z(x,y)>0Z(x,y)>0 表示结构向外延伸,Z(x,y)<0Z(x,y)<0 表示结构向内挖空。
  • Lower surface:曲面从结构底部开始生长。数据中Z(x,y)>0Z(x,y)>0 表示结构向内挖空,Z(x,y)<0Z(x,y)<0 表示向外延伸。
  • File units:选择文件中数据的单位。
  • Invert x and y axis:选中复选框表示将 xxyy 轴互换。

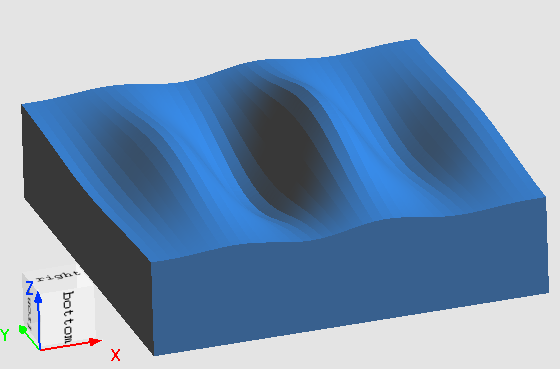

surface_import_structure
